Smartare fördelning

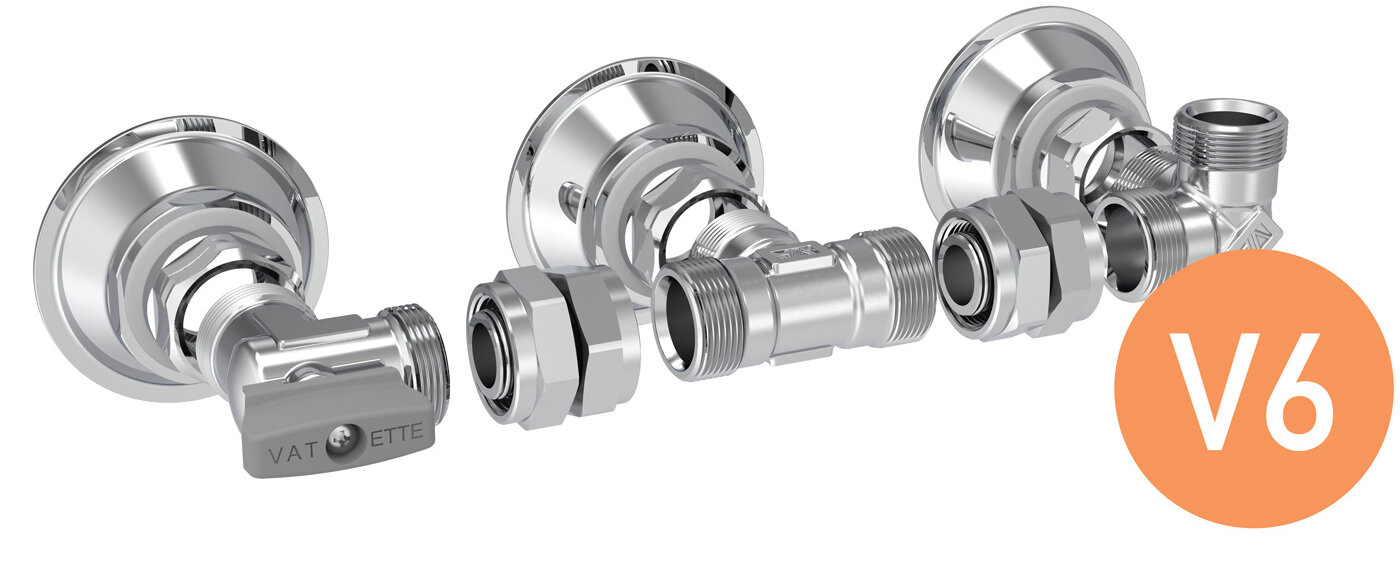

Vatette Väggfördelning V6
- fördelar utan fördelarskåp

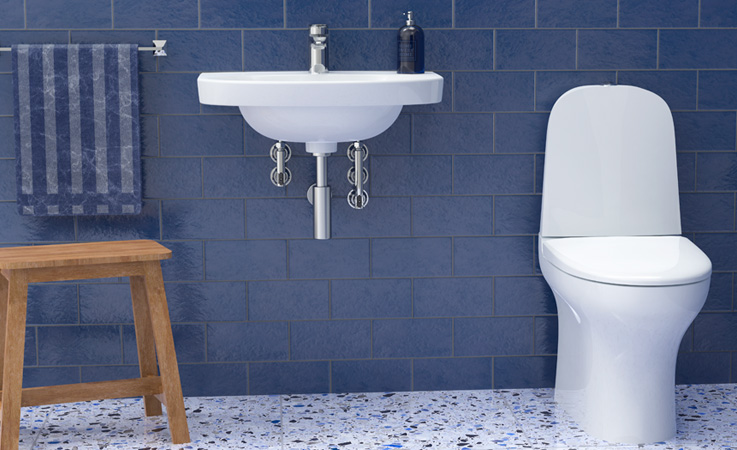

Med Väggfördelning V6 fördelas tappvatten utan fördelarskåp. Istället sker fördelningen utanför väggen med standardprodukter från Vatette V6. Väggfördelaren kan placeras var som helst i ett rum med tätskikt och golvbrunn. Att alla kopplingar hamnar på rätt sida tätskiktet gör Väggfördelning V6 till en vattenskadesäker lösning. Den sparar också kostnader, ger en friare planlösning och en enklare projektering med mindre samordning.
Lättplacerad fördelning

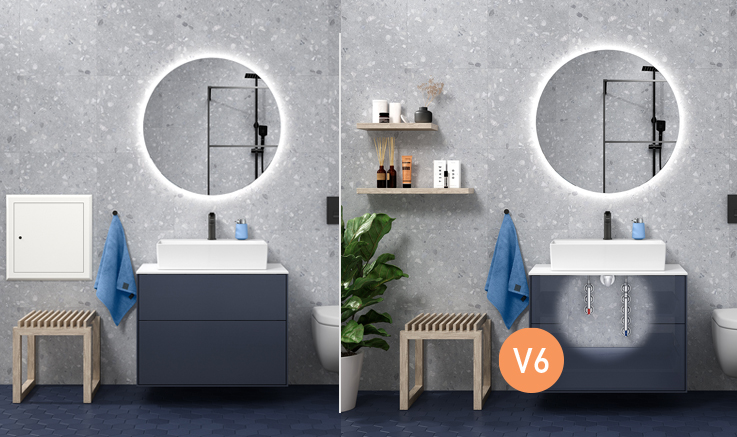

Väggfördelare V6 är mycket lättplacerade. Enligt Säker vatten skall ett eventuellt läckage från tappvattenfördelning hamna i ett rum med vattentätt golv. I undantagsfall räcker det att golvet är vattenavvisande, exempelvis i trapphus. Ofta passar det bra att gömma väggfördelarna i en tvättställskommod, men det går lika bra att placera dem jämte en tvättmaskin eller synligt under handfatet. Där passar våra polerade och kromade design-fördelare extra bra. Säkerställ alltid i ett tidigt skede att tänkt placering av Väggfördelning V6 ryms i den tvättställskommod som skall användas.
Våra konstruktörer har inspirerats av traditionell, gedigen teknik när Vatette väggfördelare V6 utvecklades. I linje med nutiden skapades ett enklare och mer vattenskadesäkert system för att fördela tappvatten. Enkelheten med System Vatettes produktsortiment ger dessutom överlägsna möjligheter.
Snabb-guide till Väggfördelning
1. Matning och placering av stam

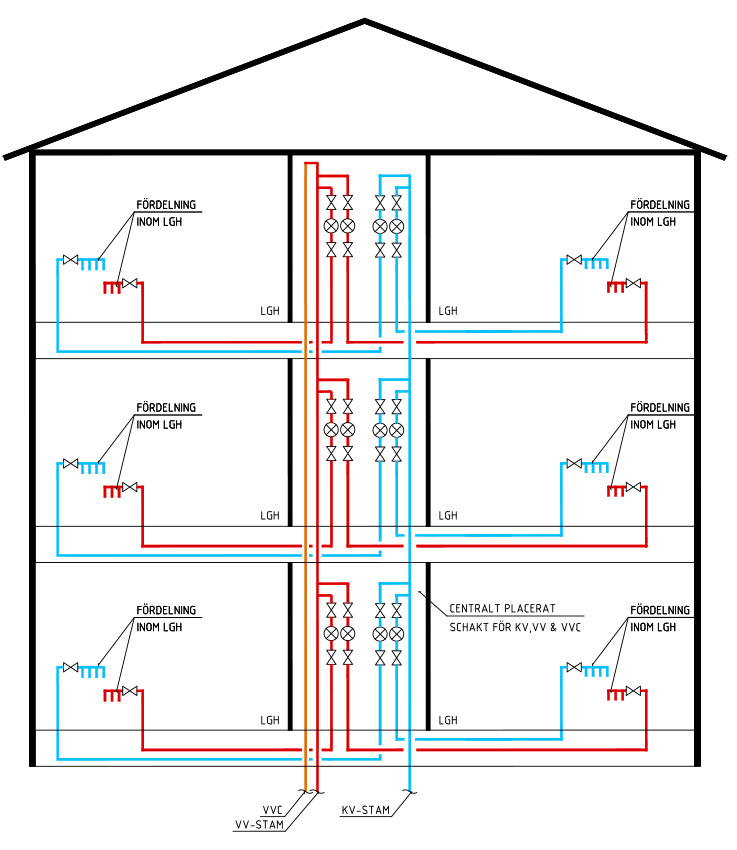

Väggfördelning passar i de flesta bostadstyper. I ett flerbostadshus placeras en stam centralt i huset. Därifrån matas sedan respektive fördelare i lägenheterna. Oftast finns plats för huvudstammen i trapphuset. Andra alternativ kan vara ett schakt i en klädkammare/förråd med golvbrunn. Lägenhetsmätningen kan placeras i stammen eller integreras med Väggfördelaren.
2. Projektering och kalkyl
Med Väggfördelning V6 blir det en enklare projektering med mindre samordning. En väggfördelare kan byggas helt efter förutsättningarna av delar från Vatette V6, men oftast går det att använda en av våra typmodeller. De finns som beräkningsbara modeller i MagiCAD och för kalkylering i Wikells byggberäkningar.
3. Inköp och installation

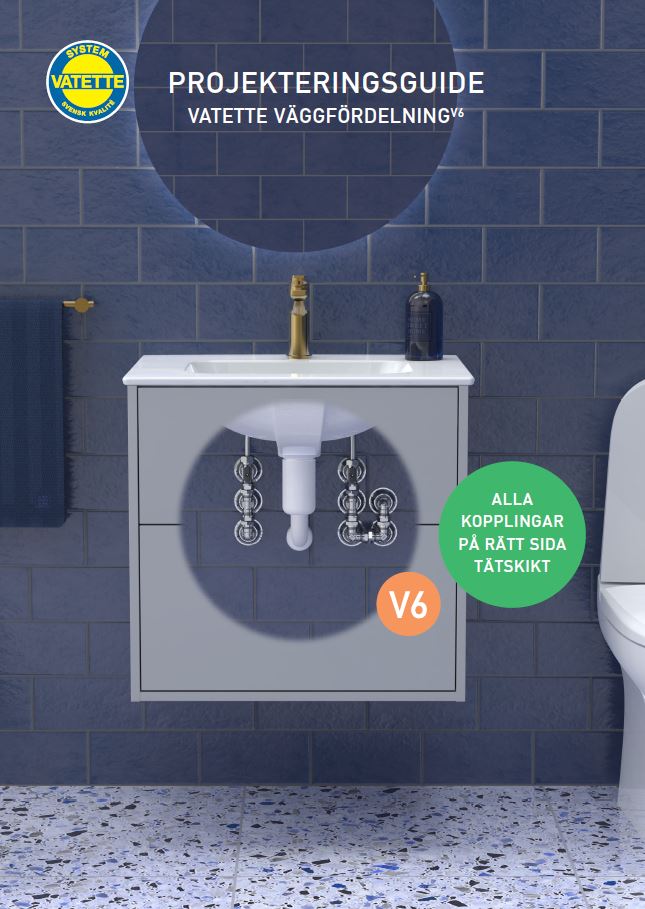

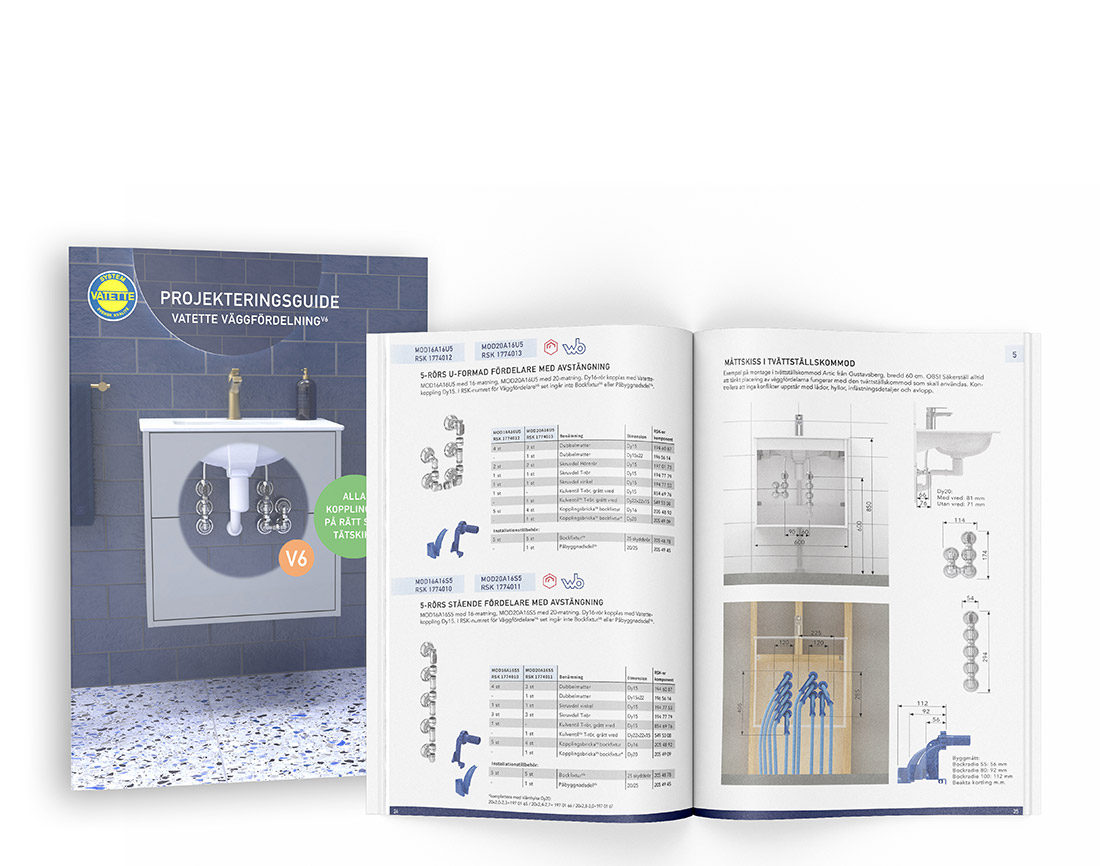

I Projekteringsguiden visas ett antal typmodeller med RSK-nummer, samt mått och rekommenderade placeringar i kommod (Artic Gustavsberg). Typmodellerna finns att köpa som en sats hos de största grossisterna. Alternativt så skräddarsys fördelaren utifrån specifika behov av. Placeras väggfördelaren synligt så passar den gjutna och polerade designfördelaren extra bra.
Välj rätt väggfördelare

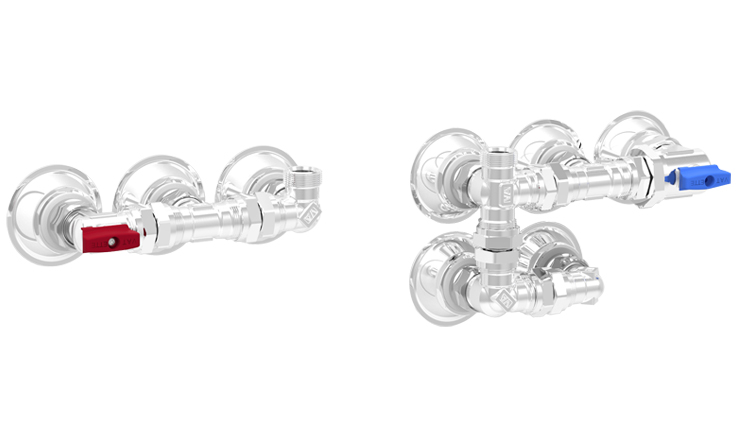

Väggfördelare V6 design

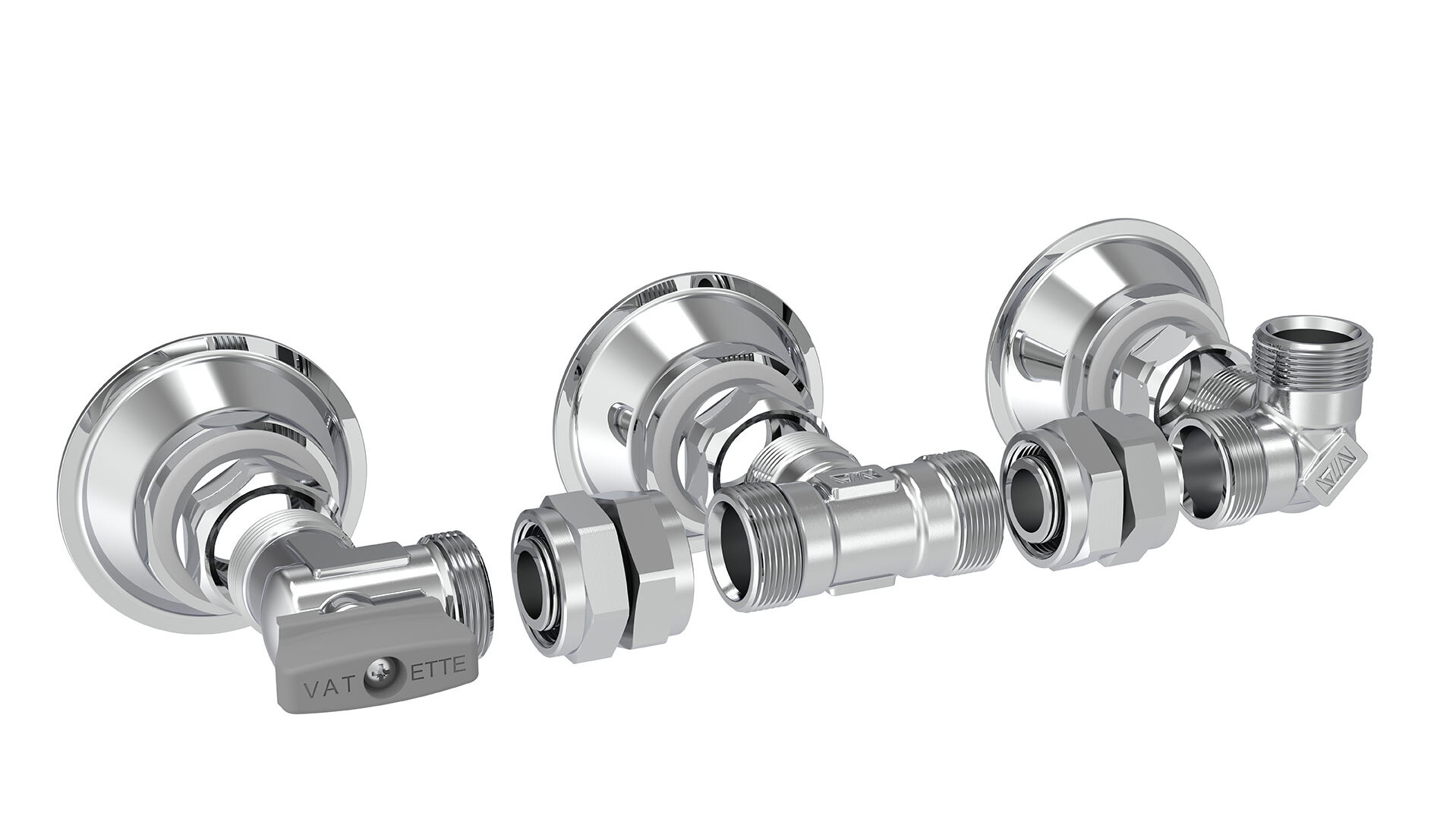

Vatette Väggfördelare V6 design är slipad och polerad och passar bra då fördelningen är synlig. Den finns som 1-, 2-, 3- och 4-rörs med eller utan avstängning. Den kan byggas ut med produkter från Vatette V6.

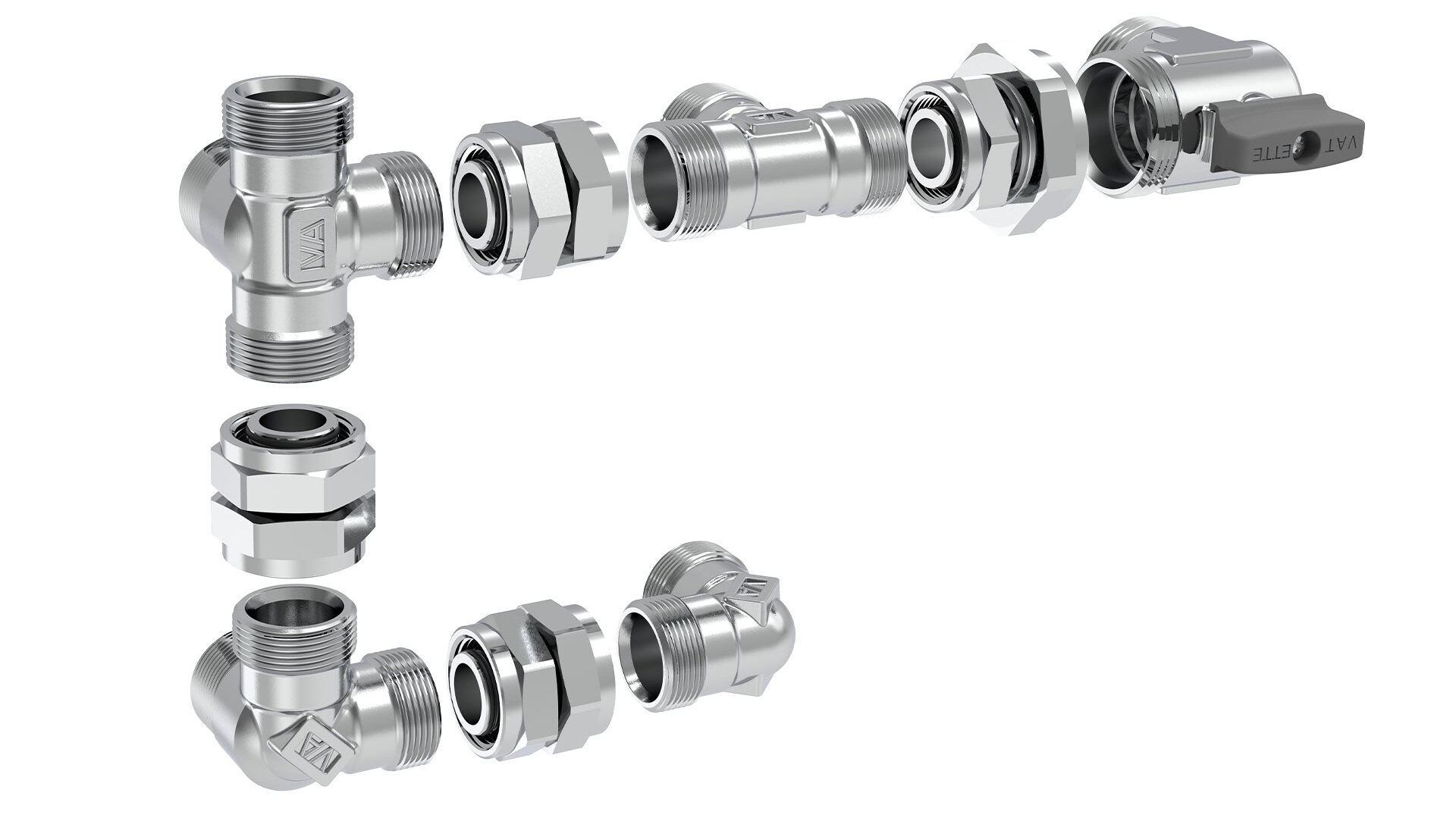

Väggfördelare V6 set
Våra typmodeller finns i många varianter med färdiga modell- och RSK-nummer så man slipper beställa komponenterna var för sig. Kolla om din grossist kan leverera! Kopplingsbrickor V6 bockfixtur är inkluderade i settet, men inte bockfixtur V6.

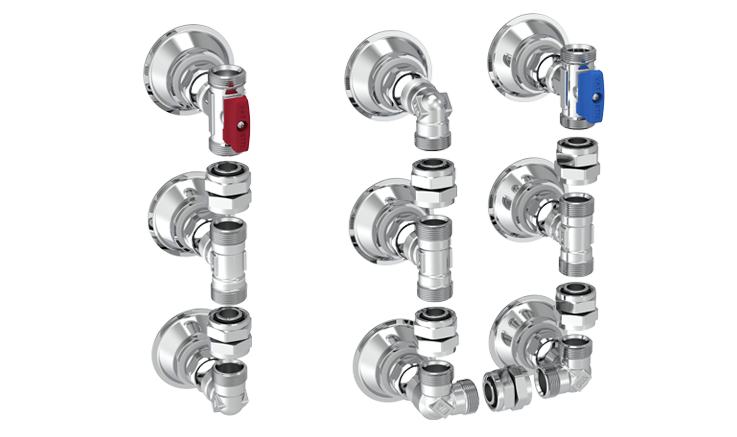

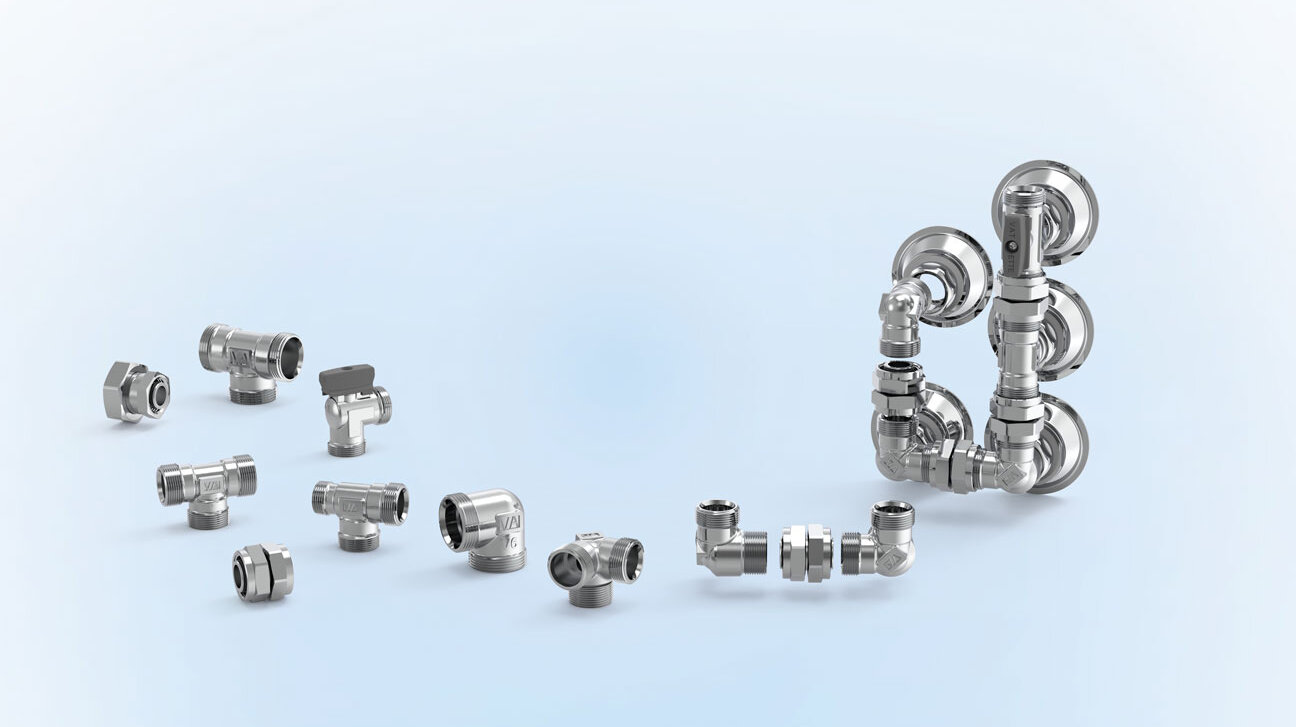

Bygg en egen väggfördelare
Behoven ser olika ut vid tappvattenfördelning, men möjligheterna att bygga en anpassad väggfördelare är enorma. Alla produkter från System Vatette som är märkta med V6 går att använda och slutresultatet blir 60 cc i alla led.
Stora vinster för Brf Björkängen
Ett framgångsrikt exempel som visar på de stora fördelarna med att välja Vatette Väggfördelning V6 finns i nybyggda BRF Björkängen. Projektet omfattar 36 bostäder och systemet har använts i samtliga badrum.
Den traditionella lösningen med vattenfördelarskåp infällda i vägar har enligt Birger Claesson skapat problem för både byggare och byggherre. – När man slipper det stora fördelarskåpet kan vi ha en vanlig väggtjocklek. Vi slipper också planera var i väggen skåpet ska placeras, nu kan vattenfördelningen till exempel placeras under handfatet i en kommod, säger Birger Claesson och betonar att det också finns en viktig byggkvalitetsaspekt. – Det har tidigare funnits allvarliga risker för vattenskador i och med att tätningarna i fördelningsskåpen inte varit hundraprocentiga. När fördelningen sitter utanpå väggen i ett våtrum tar vi bort den risken eftersom ett läckage då rinner ut i ett utrymme med tätskikt och golvbrunn.
Med produkter som inte kräver fördelarskåp har vi nu funnit möjligheten att bygga vattensäkert, enkelt och kostnadseffektivt! Installationen blev även snygg och uppskattad av beställare och boende.
Komplettera med Lägenhetsmätning V6

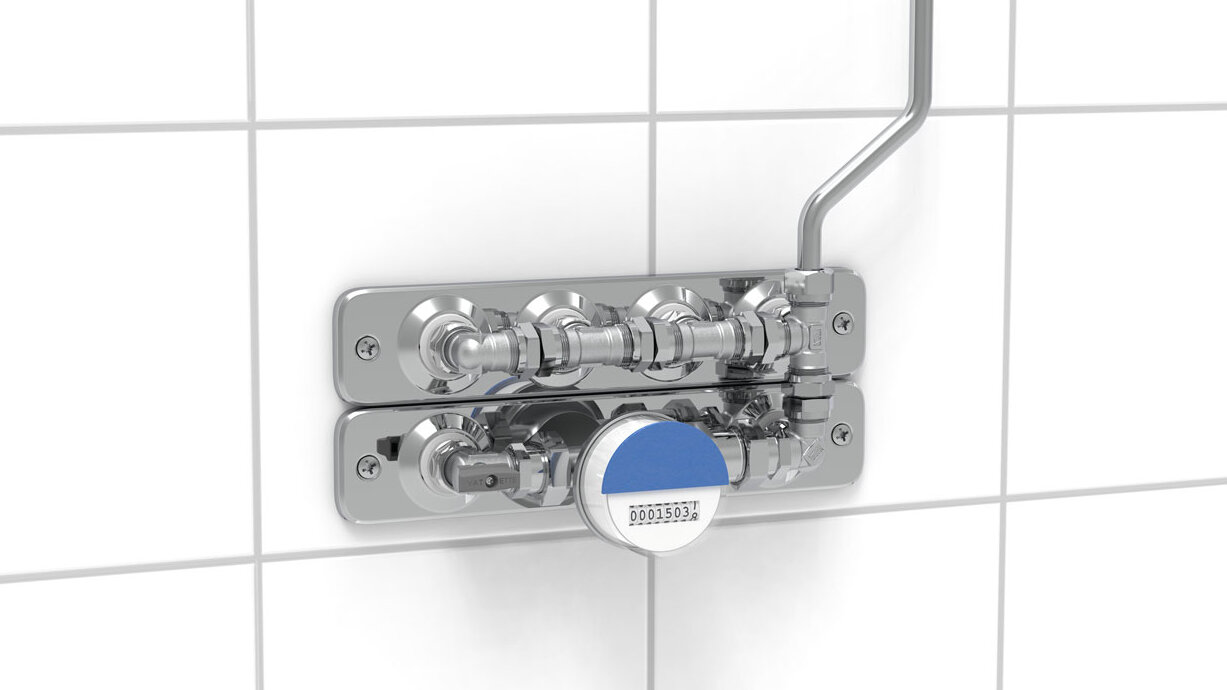

Alla nyproducerade lägenheter ska enligt lag vara utrustade med individuell mätning av varmvatten och det ska även vara förberett för att kunna mäta av kallvatten. Vatette LägenhetsmätningV6 ger tillsammans med VäggfördelareV6 en smart lösning och en installation som enkelt får plats i en tvättställskommod.
Väggenomföringssystem V6

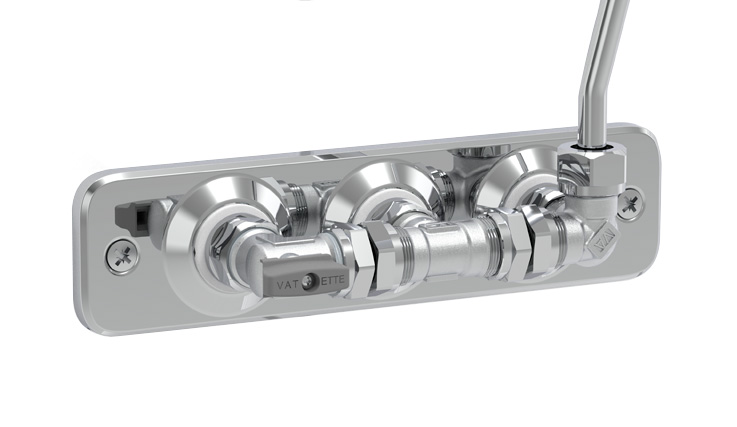

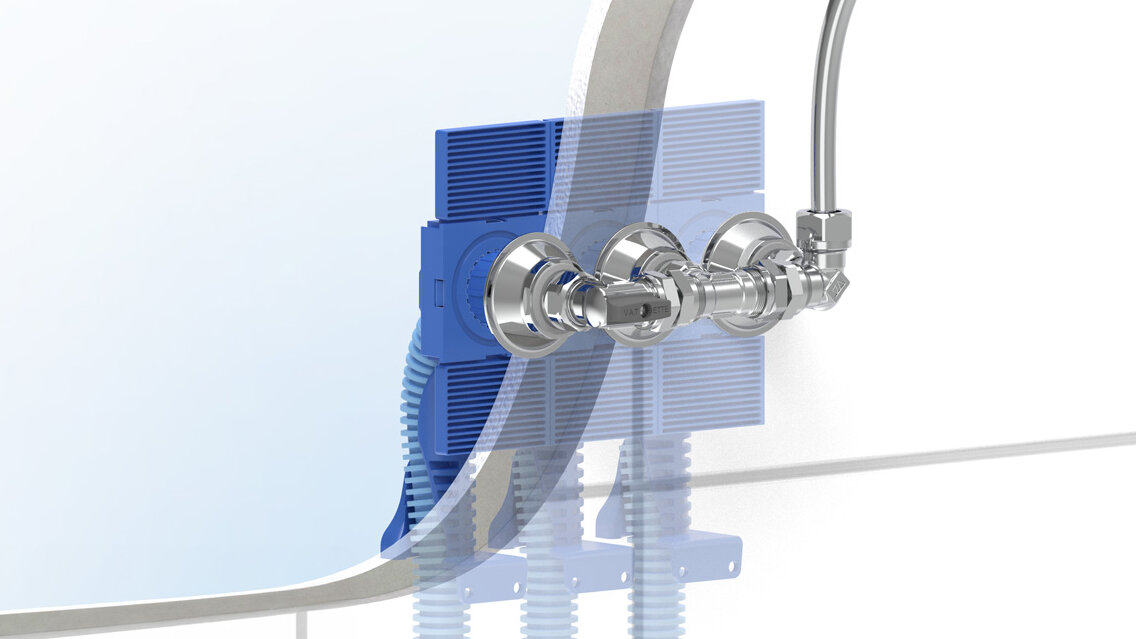

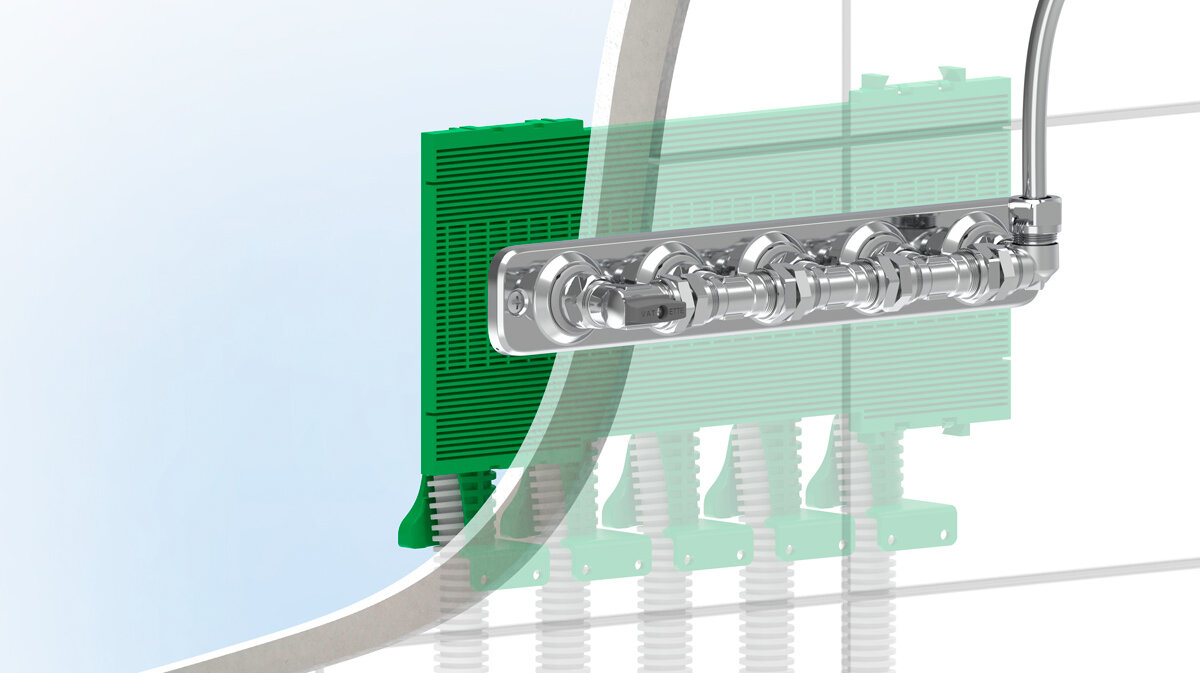

För en stabil och vinkelrät rörgenomföring och en flexibel utformning av väggfördelaren används med fördel Vatette Väggenomföringssystem V6. Olika förutsättningar kräver olika infästningar för bockfixturen. Därför finns både traditionella plåtar och de innovativa montageplattorna. Kopplingsbricka V6 bockfixtur monteras på bockfixturens gänga utan håltagning i tätskikt och kakel. Slutresultatet blir både vattenskadesäkert och stilrent. Bockfixtur V6 är typgodkänd för rör-i-rör med 25 mm skyddsrör från de vanligaste rörtillverkarna.
Väggkopplingssystem V6
När andra typer av bockfixturer används så har System Vatette ett komplett sortiment av Väggbrickor V6. De finns som 1-4-rörs, Dy15-20. Den finns också kombibrickor Dy15/20, samt Dy16/20. Alla med System Vatettes höga kvalité på komponenter. Gröna brickor passar inte på BockfixturV6.
Energismart fördelning

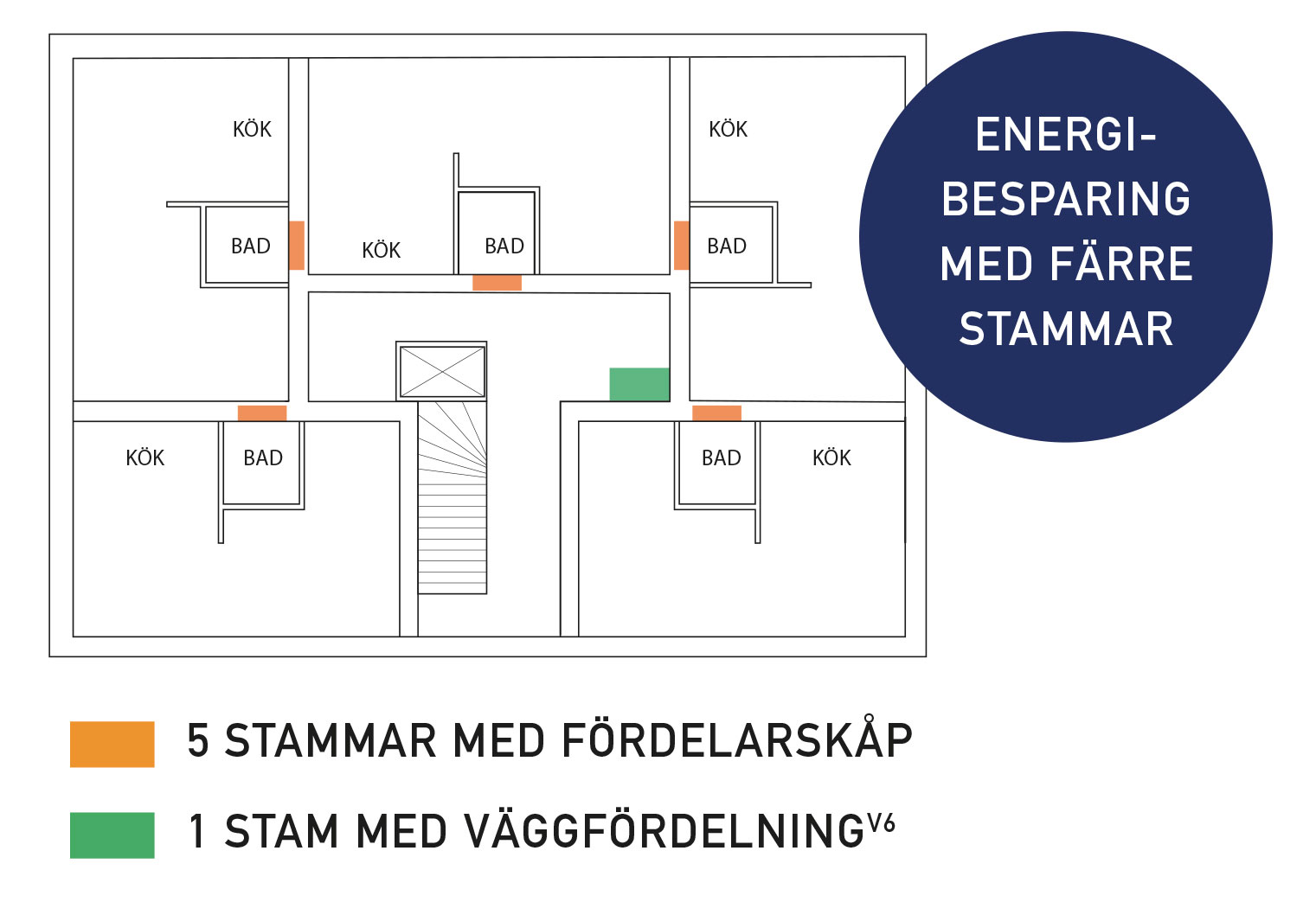

En energibov i nybyggda fastigheter är VVC-förluster. En anledning till detta är användning av flera separata stammar. Med Vatette Väggfördelning V6 används endast en försörjande stam innehållande VV, KV och VVC, vilket minskar dessa förluster. Ett 5-våningshus enligt exemplet ger en teoretisk besparing på ca 3300 kWh/år, men enligt flera undersökningar kan den i praktiken bli ännu större då det oftast saknas tillräckligt utrymme för att isolera stammarna i skåpet tillräckligt väl. Vid stam i trapphus finns däremot gott om plats för isoleringen.
”Fler stammar ger högre kostnad i installation och en betydligt högre förlust i VVC-systemet. Lösningen med centrala schakt borde vara självklar i alla projekt”
Tillbehör Väggfördelning V6

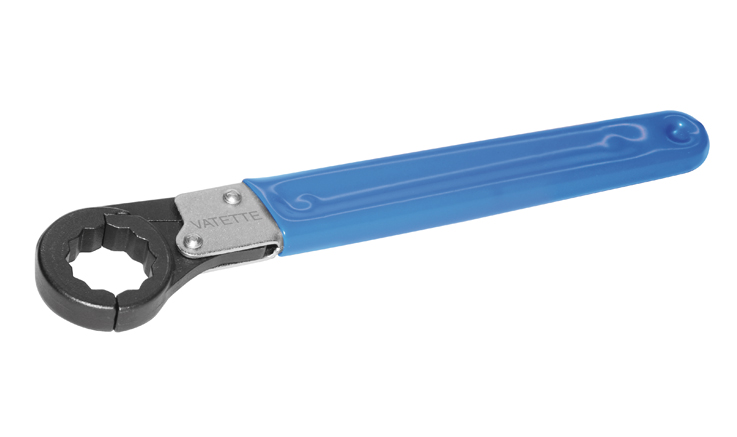

Vatette Ringspärrnyckel
Förenklar åtdragning i trånga utrymmen. Den finns i NV 20, 24 och 32.
Rött vred
Komplettera installationen med ett rött vred för att markera varmvatten.
Blått vred
Komplettera installationen med ett blått vred för att markera kallvatten.
